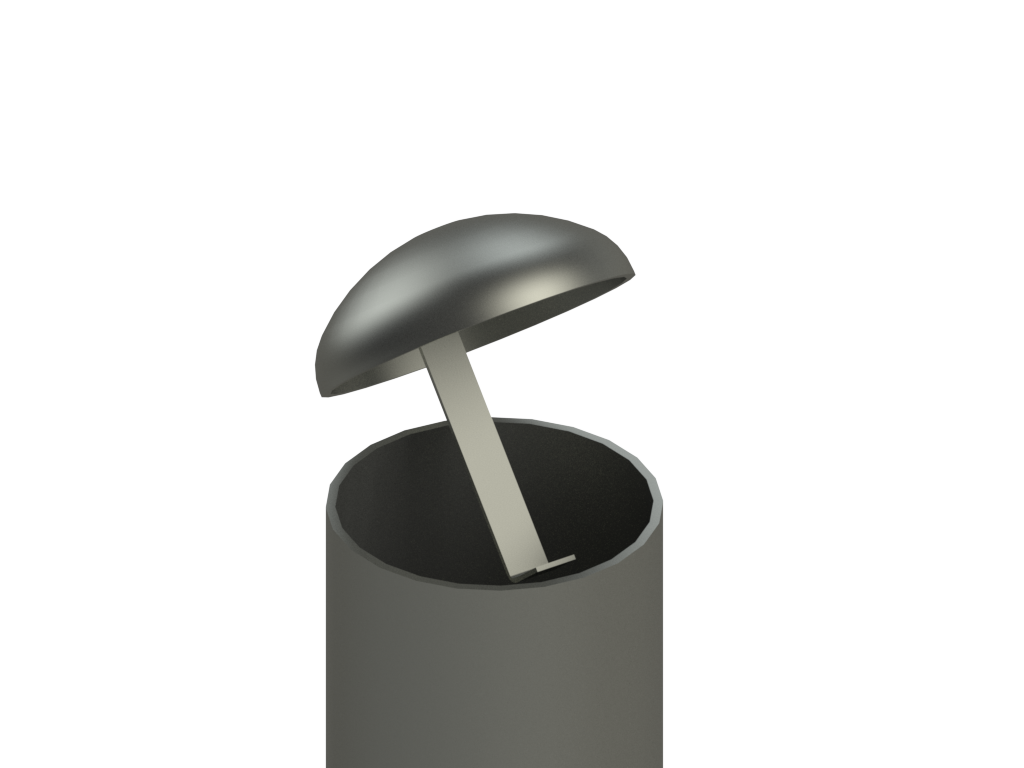

ANTI-BéLIER
A sceller
- Tête amovible légèrement bombée en acier, avec patte
de scellement 20 x épaisseur 4 mm. - Corps creux pour remplissage béton et ferraillage.
- Barre intérieure 30 x épaisseur 6 mm pour levage et positionnement.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Tête amovible
Bombée tête amovible
sans tête
BOMBÉ
A sceller, sur platine ou amovible
- Tête bombée en acier, soudée au corps de la borne.
- Soudure meulée et poncée.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine en acier épaisseur 10 mm, angle arrondi, avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Amovible : Platine de stabilisation Ø 200 x épaisseur 10 mm angle arrondi. Condamnation mécanique par came avec ressort de rappel. Serrure EMKA avec Δ de 11 mm.

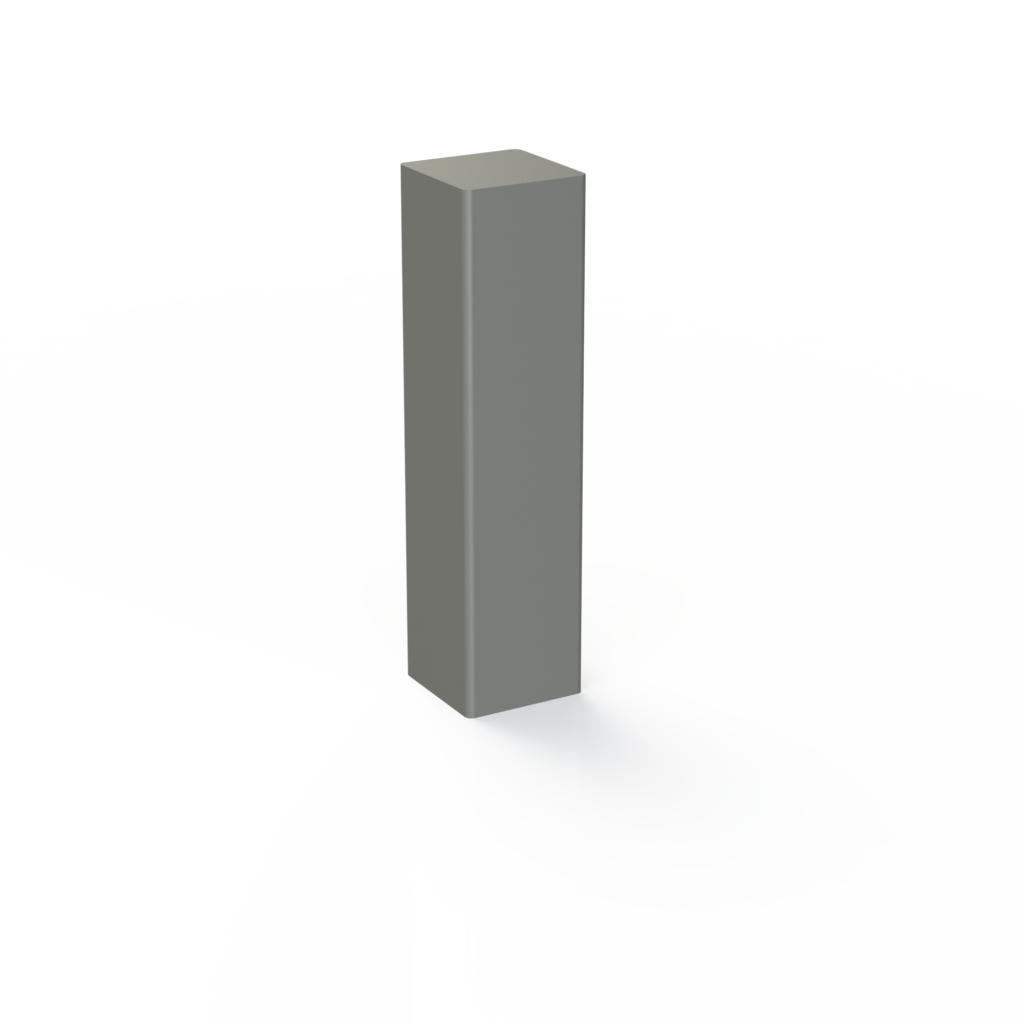

algavre
A sceller ou sur platine
- Tête plate en acier, soudée au corps de la borne.
- Soudure meulée et poncée.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine 210 x 210 ép 8 mm pour la borne 150 x 150 mm et 260 x 260 ép. 8 mm pour la borne 200 x 200 avec 4 perçages pour le passage des vis de fixation.
Gorge
A sceller, sur platine ou amovible
- Tête plane en acier, angle arrondi, soudée au corps de la borne.
- Soudure meulée et poncée.
- Gorge de 20 mm postformée par pression à chaud.
- Également disponible en diamètres Ø 139,7 et Ø 219 mm.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine en acier épaisseur 10 mm, angle arrondi avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Amovible : Platine de stabilisation Ø 200 x épaisseur 10 mm, angle arrondi. Condamnation mécanique par came avec ressort de rappel. Serrure EMKA avec Δ de 11 mm.
2 GORGES
A sceller, sur platine ou amovible
- Tête bombée en acier soudée au corps de la borne.
- Soudure meulée et poncée.
- 2 gorges postformées par pression à chaud.
- Également disponible en diamètres Ø 139,7 et Ø 219 mm.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine en acier épaisseur 10 mm, angle arrondi avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Amovible : Platine de stabilisation Ø 200 x épaisseur 10 mm, angle arrondi. Condamnation mécanique par came avec ressort de rappel. Serrure EMKA avec Δ de 11 mm.
Milan
A sceller, sur platine ou amovible
- Tête bombée soudée au corps de la borne avec bague 1/2 rond de 20 mm.
- Soudure meulée et poncée.
- Également disponible au diamètre Ø 139,7 mm.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine en acier épaisseur 10 mm, angle arrondi avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Amovible : Platine de stabilisation Ø 200 x épaisseur 10 mm, angle arrondi. Condamnation mécanique par came avec ressort de rappel. Serrure EMKA avec Δ de 11 mm.
MOGA
A sceller, sur platine ou amovible
- Tête légèrement bombée en acier, avec angle arrondi,
soudée au corps de la borne. - Soudure meulée et poncée.
- Également disponible en diamètres de Ø 168, Ø 219 et Ø 244,5 mm.
À sceller : À la base, perçage Ø 16 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine en acier épaisseur 10 mm, angle arrondi avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Amovible : Platine de stabilisation Ø 200 x épaisseur 10 mm, angle arrondi. Condamnation mécanique par came avec ressort de rappel. Serrure EMKA avec Δ de 11 mm.
MOGA
escamotable manuelle
- Tête légèrement bombée en acier, avec angle arrondi, soudée au corps de la borne. Soudure meulée et poncée.
- Déverrouillage par clé de manœuvre prisonnière Δ de 11 mm. Descente de la borne par gravité. La borne est remontée manuellement à l’aide de la poignée de levage. Empreinte pour levage sur la tête de la borne.
- Plaque de sol réalisée en acier galvanisé et recouvert d’une tôle larmée anti-dérapante.
Les deux coulisseaux en P.E.H.D., solidaires de la borne,
garantissent une montée et descente parfaitement verticale. - Châssis en acier avec zingage HTBS.
Caisson de coffrage galvanisé, dimensions
300 x 300 x 690 mm. - La serrure est placée sous la plaque de sol.
Système de verrouillage et visserie en inox.
Bande rétroréfléchissante teinte blanche (3M).
MOGA
escamotable semi-automatique
- Tête légèrement bombée en acier, avec angle arrondi, soudée au corps de la borne. Soudure meulée et poncée.
- Déverrouillage par clé de manoeuvre prisonnière triangle de 11 mm. Descente par simple pression du pied sur la borne après déverrouillage, verrouillage automatique en position basse.
- Remontée de la borne assistée par un vérin à gaz et
verrouillage automatique en position haute. - Plaque de sol réalisée en acier galvanisé et recouvert
d’une tôle larmée anti-dérapante.
Les deux coulisseaux en P.E.H.D., solidaires de la borne,
garantissent une montée et descente parfaitement verticale. - Châssis en acier avec zinguage HTBS.
Caisson de coffrage galvanisé,
dimensions 300 x 300 x 690 mm. - La serrure est placée sous la plaque de sol.
- Système de verrouillage et visserie en inox.
Bande rétroréfléchissante teinte blanche (3M).
demi-sphère
- Monobloc en fonte.
- 3 réservations taraudées M8 en partie inférieure.
- 3 tiges d’ancrages M8 longueur 160 mm à visser sous la borne.

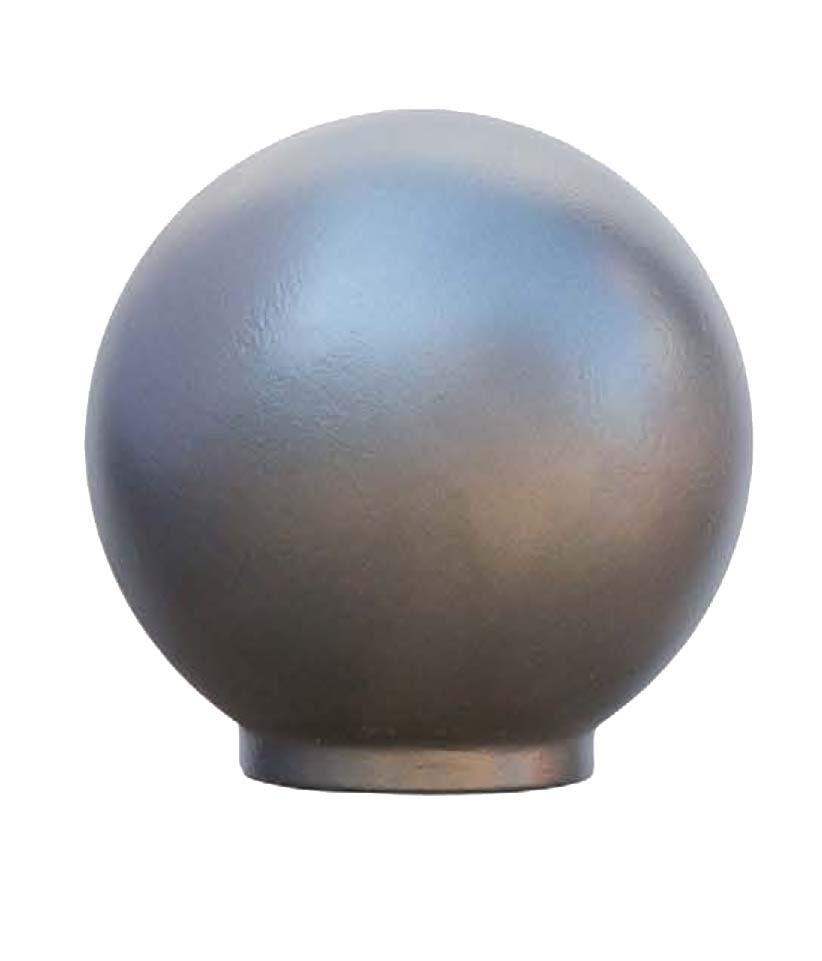

boulet
- Monobloc en fonte.
- Pour la borne Ø 400, tube de scellement en font Ø 200 x haut 150 mm.
- Pour la borne Ø 300, tube de scellement en font Ø 140 x haut 150 mm

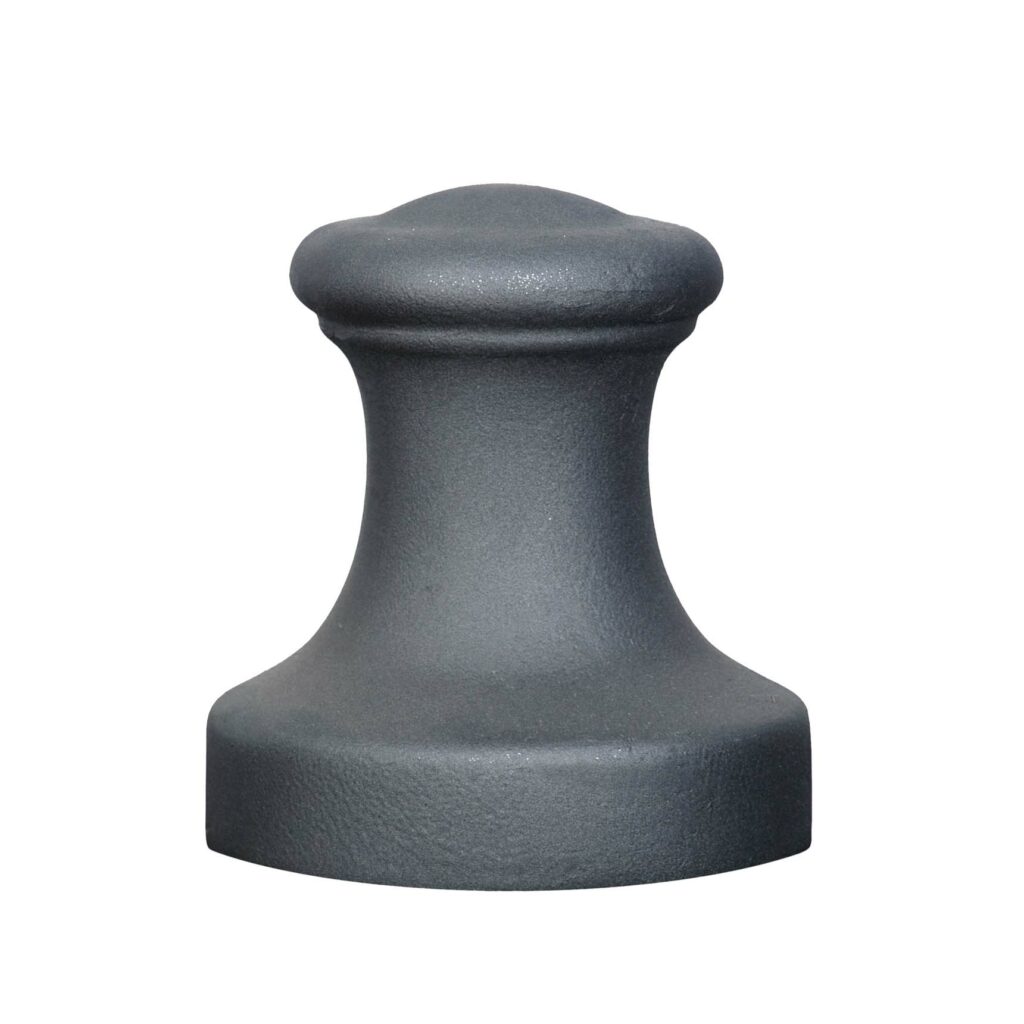

marine
- Monobloc en fonte.
- Tube de scellement en fonte Ø 160 x haut 150 mm.
