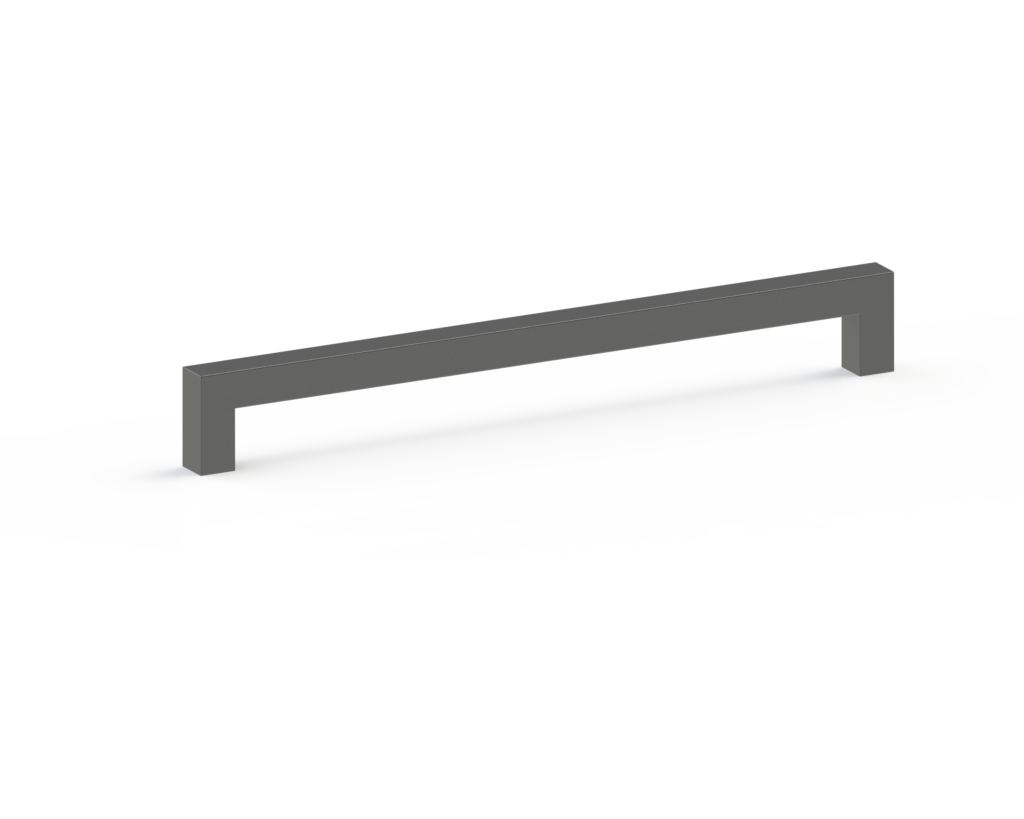

BUTOIR
carré
A sceller ou sur platines
- Structure tubulaire en acier, avec extrémités bouchées par une tôle d’acier soudée et meulée.
À sceller : 2 pattes de scellement en tube 80 x 80 avec perçages de 12 mm pour le passage d’un fer à béton
lors du scellement.
Sur platines : 2 platines 180 x 180 mm d’épaisseur 8 mm avec 4 perçages Ø 12 mm pour passage des vis de fixation.
BUTOIR
rond
A sceller ou sur platines
- Structure tubulaire en acier, avec extrémités bouchées par une tôle d’acier soudée et meulée.
À sceller : 2 pattes de scellement en acier 80 x épaisseur 20 mm pour les Ø 101,6 mm et 140 x épaisseur 20 mm pour les Ø 139,7 mm, avec perçages de 12 mm pour le passage d’un fer à béton lors du scellement.
Sur platines : 2 platines 100 x 100 mm pour le Ø 101 mm et 140 x 140 mm pour le Ø 139,7 mm avec 2 x 4 perçages de Ø 12 mm.
SIMPLE
1 courbe
A sceller ou sur platines
- Structure tubulaire en acier, avec extrémités bouchées par une tôle d’acier soudée et meulée.
- Pieds en fer plat épaisseur 10 mm.
1 courbe à 90°.
À sceller : 2 pattes de scellement en acier 50 x épaisseur 10 mm avec perçages de 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines en acier 80 x 80 x épaisseur 8 mm avec 4 perçages Ø 10 mm pour le passage des vis de fixation.
SIMPLE
2 courbes
A sceller ou sur platines
- Structure tubulaire en acier, avec extrémités bouchées par une tôle d’acier soudée et meulée.
- Pieds en fer plat épaisseur 10 mm.
2 courbes à 90°.
À sceller : 2 pattes de scellement en acier 50 x épaisseur 10 mm, avec perçages de 12 mm pour le passage d’un fer à béton lors du scellement.
Sur platines : 2 platines en acier 80 x 80 x épaisseur 8 mm avec 4 perçages Ø 10 mm pour le passage des vis de fixation.
SIMPLE
droit
A sceller ou sur platines
- Structure tubulaire en acier, avec extrémités bouchées par une tôle d’acier soudée et meulée.
- Pieds en fer plat épaisseur 10 mm.
À sceller : 2 pattes de scellement en acier 50 x épaisseur 10 mm, avec perçages de 12 mm pour le passage d’un fer à béton lors du scellement.
Sur platines : 2 platines en acier 80 x 80 x épaisseur 8 mm avec 4 perçages pour le passage des vis de fixation.

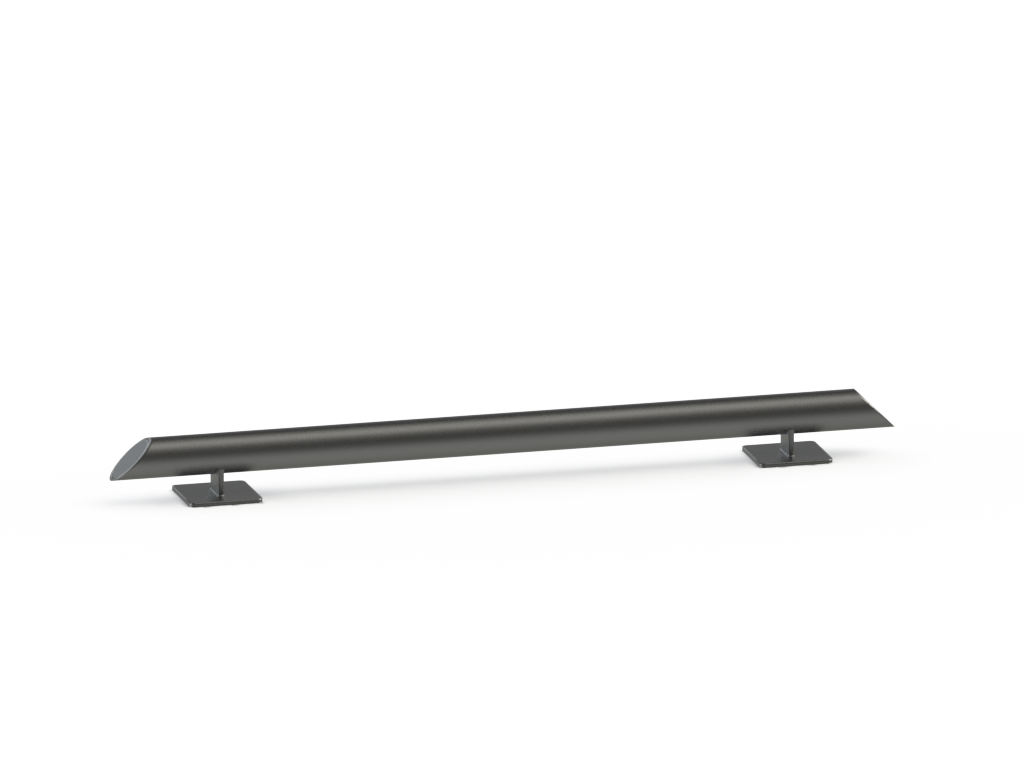

biseautés
A sceller ou sur platines
- Structure tubulaire Ø 76,1 mm, avec extrémités biseautées à 45°, bouchées par une tôle d’acoer soudée et meulée.
- Pieds en fer plat ép. 10 mm.
- 2 courbes à 90°
À sceller : 2 ou 3 pattes de scellement en acier 50 x ép. 10 mm avec perçages de 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 ou 3 platines en acier 140 x 140 x ép. 8 mm avec 2 x 4 perçages Ø 12 mm pour le passage des vis de fixation.
protection
A sceller ou sur platines
- Lisse en profil tubulaire 120 x 120 avec extrémités bouchées en tôle d’acier et meulée.
À sceller : 2 pattes de scellement en tube 120 x 120 mm avec perçages Ø 14 mm pour le passage d’un fer à béton anti-arrachement.
Sur platines : 2 platines biseautées 220 x 120 x ép. 12 mm avec 2 x 4 perçages Ø 18 mm pour des vis de fixation au sol.
