ALgarve
avec ou sans pictogramme
A sceller ou sur platines
- Montants et lisse en profil tubulaire 40 x 40 mm.
- Tôle d’angle arrondie avec signalétique (pour version pictogramme vélo).
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines en acier 100 x 100 x ép. 8 mm avec 2 x 4 perçages Ø 12 mm pour le passage des vis de fixation.

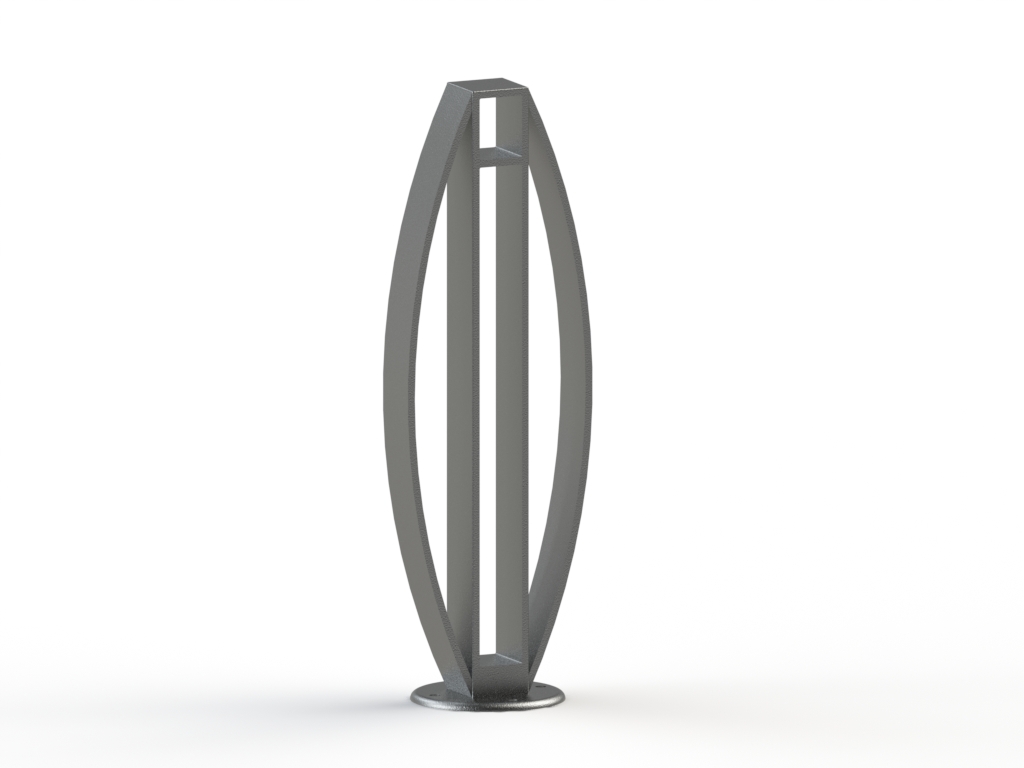

ALaes
elliptique
A sceller ou sur platines
- Poteau réalisé en fer plat 80 x ép. 10 mm.
- Renfort et arc en fer plat 80 x ép. 10 mm.
- Ensemble mécano-soudé meulé et poncé.
- Habillage bas en tôle ép. 6 mm.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton anti-arrachement.
Sur platines : Platine Ø 200 ép. 8 mm, angle arrondi avec 4 perçages Ø 12 mm pour passage des vis de fixation au sol.

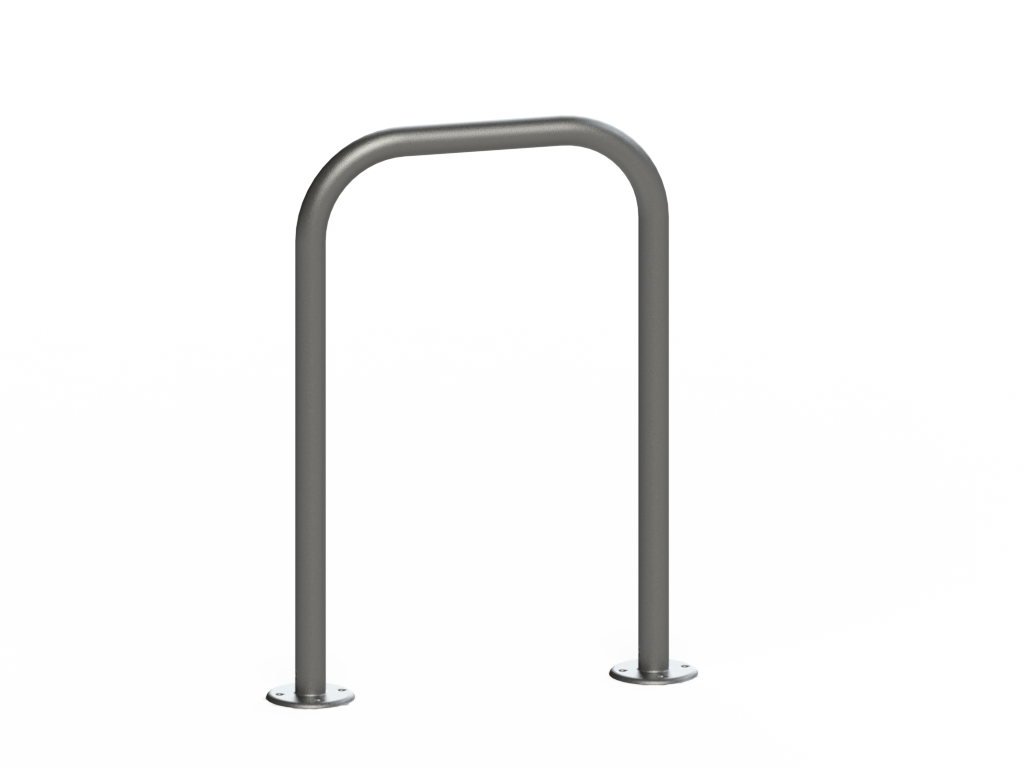

Arceau
simple
A sceller ou sur platines
- Structure tubulaire cintrée Ø 48,3 ou Ø 60,3 mm.
- Bi-pieds.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 100 ou Ø 140 x ép. 8 mm, angles arrondis avec 4 perçages Ø 10 mm pour le passage des vis de fixation au sol.
Arceau
pmr
A sceller ou sur platines
- Structure tubulaire cintrée Ø 48,3 ou Ø 60,3 mm.
- Bi-pieds.
- Tôle support signalétique ép. 4 mm avec pictogramme vélo en découpe laser.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 100 ou Ø 140 x ép. 8 mm, angles arrondis avec 4 perçages Ø 10 mm pour le passage des vis de fixation au sol.
bastia
A sceller ou sur platines
- Poteaux en profil tubulaire Ø 101,6 x ép. 3,6 mm.
- Barre d’appui en fer plat 120 x ép. 12 mm, soudé sur les poteaux.
A sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : Platine en acier Ø 200 x ép. 8 mm (angle arrondi) avec 4 perçages Ø 14 mm pour le passage des vis de fixation.
Cargo
A sceller ou sur platines
- Structure en fer plat 70 x ép. 15 mm, soudée dans les angles.
- Renfort horizontal en fer plat 70 x ép. 15 mm.
- Tôle acier ép.5 mm avec pictogramme cargo en découpe laser.
A sceller : A la base, perçages de 12 mm pour le passage d’un fer à béton lors du scellement.
Sur platines : 2 platines 100 x 100 x ép. 8 mm avec 2 x 4 perçages de 12 mm pour le passage de vis de fixation au sol.
cilaos
A sceller ou sur platine
- Poteaux et lisses d’appui en profil tubulaire 40 x 40 mm.
- Renfort bas en tube 40 x 40 mm.
A sceller : A la base, perçages de Ø12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : Une platine 240 x ép.8 mm avec 4 perçages Ø12 mm pour le passage des vis de fixation au sol.
epingle
vélos – motos
A sceller ou sur platines
- Structure tubulaire cintrée Ø 48,3 ou Ø 60,3 mm.
- Bi-pieds.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : Platines Ø 100 ou Ø 140 x ép. 8 mm avec 2 x 3 perçages Ø 12 mm pour passage des vis de fixation au sol.
EPINGLE
vélos motos pmr
A sceller ou sur platines
- Structure tubulaire cintrée Ø 48,3 ou Ø 60,3 mm.
- Bi-pieds.
- Tôle signalétique ép. 4 mm avec pictogramme vélo en découpe laser.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 100 ou Ø 140 x ép. 8 mm avec 2 x 3 perçages Ø 12 mm pour le passage de vis de fixation au sol.
evisa
A sceller ou sur platines
- Poteau principal en tube 76,1 x 3,2 mm avec tête boule en acier, soudée au corps du poteau, soudure meulée et poncée.
- Double barre appui cycles et poteau secondaire en tube Ø 48,3 x ép. 2,9 mm.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : Une platine, l’une Ø 200 ép. 8 mm avec 4 perçages Ø 14 mm, l’autre Ø 140 ép. 8 mm avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
Hellia
A sceller ou sur platine
- Poteau en Pin silvestre traité classe IV, tête chanfreinée.
- Anneaux appui vélos Ø 700 mm en tube cintré de Ø 33,7 mm soudés sur une platine acier de 40 x ép. 6 mm, fixés sur le poteau par des vis inox A2.
A sceller : A la base du poteau, perçages de 12 mm pour le passage d’un fer à béton lors du scellement.
Sur platine : Une platine fourreau, tube de 150 x 150 x ép. 4 mm avec 4 perçages pour les vis de blocage du poteau.
Platine de 210 x 210 x ép. 8 mm avec 4 perçages Ø 12 mm pour le passage des vis de fixation au sol.
Icône
A sceller ou sur platine
- Poteau carré 70 x 70 x ép. 3 mm.
- Anneau appui cycles en fer plat 60 x ép. 6 mm, cintré et soudé au poteau.
- Avec ou sans tôle avec pictogramme vélo en découpe laser.
A sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Une platine Ø 200 mm x ép. 8 mm avec 4 perçages Ø 10 mm pour le passage des vis de fixation au sol.
isis
A sceller ou sur platine
- Tête plane.
Poteau en tube ø 60,3 mm x ép. 2,9 mm. - Anneaux appui cycles en tube ø 33,7 mm x ép. 2,9 mm, diamètre 700 mm.
- Avec ou sans tôle avec pictogramme vélo en découpe laser.
A sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton anti-arrachement.
Sur platine : Une platine Ø 200 x épaisseur 8 mm avec 4 perçages Ø 10 mm pour le passage des vis de fixation au sol.
jersey
A sceller ou sur platine
- Tête en acier soudée au corps du poteau, soudure meulée et poncée.
- Poteau en tube Ø 76,1 x ép. 3,2 mm.
- Double anneau appui cycles en tube Ø 33,7 x ép. 2,9 mm, cintré et soudé.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine Ø 200 x ép. 8 mm, avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
LEMPA
A sceller ou sur platine
- Tête en acier soudée sur le poteau, soudure meulée et poncée.
- Poteau en tube Ø 76,1 x ép. 3,2 mm.
- Double anneau appui cycles en tube Ø 33,7 x ép. 2,9 mm, cintrés et soudés.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine Ø 200 x ép. 8 mm, angle arrondi, avec 4 perçages Ø 14 mm pour le passage de vis de fixation.
Léna
simple – 3 ou 6 places
A sceller ou sur platines
- Tête en acier soudée sur les poteaux, soudure meulée et poncée.
- Poteau en tube Ø 76,1 x ép. 3,2 mm.
- Traverses en profil 30 x 30 mm avec plats de renforts 30 x ép. 6mm.
- Double anneau appui cycles, cintré et soudé, en tube Ø 22 mm, pour les roues n’excédant pas 50 mm maximum.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 200 mm x ép. 8 mm avec 2 x 4 perçages Ø 14 mm pour le passage de vis de fixation au sol.
Léna double
double – 6 ou 12 places
A sceller ou sur platines
- Tête en acier soudée sur les poteaux, soudure meulée et poncée.
- Poteau en tube Ø 76,1 x ép. 3,2 mm.
- Traverses en profil 30 x 30 mm avec plats de renforts 30 x ép. 6mm.
- Double anneau appui cycles, cintré et soudé, en tube Ø 22 mm, pour les roues n’excédant pas 50 mm maximum.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 200 mm x ép. 8 mm avec 2 x 4 perçages Ø 14 mm pour le passage de vis de fixation au sol.

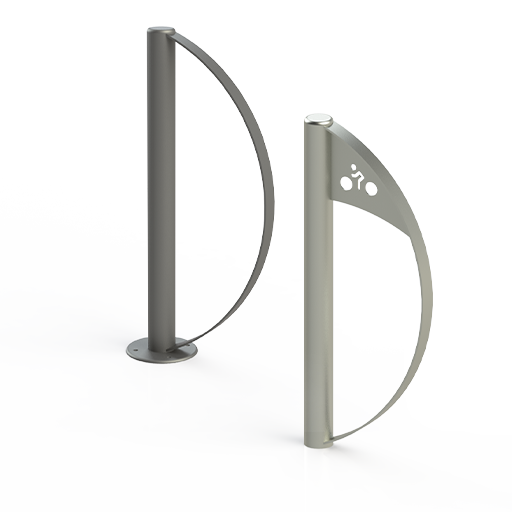

LESSAC
Avec ou sans pictogramme
A sceller ou sur platine
- Poteau en tube Ø 76,1 x ép. 3,2 mm, tête en acier avec angle arrondi.
- Arc appui cycles en fer plat 50 x ép. 6 mm. Avec ou sans tôle pictogramme vélo en découpe laser.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platines Ø 200 ép. 8 mm, avec 4 perçages Ø 12 mm pour le passage des vis de fixation au sol.
louna
A sceller ou sur platine
- Tête en acier, soudée sur le poteau, soudure meulée et poncée.
- Poteau en tube 76,1 x ép. 3,2 mm.
- Double anneau appui cycle en tube Ø 33,7 x ép. 2,9 mm, cintré et soudé.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine Ø 200 x ép. 8 mm, avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
Mosco
accroche motos – scooters
A sceller ou sur platines
- Barre d’accroche tubulaire en acier Ø 60 mm.
À sceller : 2 pattes de scellement en acier 60 x ép. 10 mm, avec perçages de Ø 12 mm pour le passage d’un fer à béton lors du scellement
Sur platines : 2 platines 60 x ép. 10 mm avec 2 x 3 perçages Ø 12 mm pour le passage des vis de fixation au sol.
Salice
A sceller ou sur platines
- Pieds et lisse cintrée en profil tubulaire 40 x 30 mm.
- Barre d’accroche en profil 40 x 30 mm.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines 100 x 100 x ép. 8 mm avec 2 x 4 perçages Ø 10 mm pour le passage des vis de fixation au sol.
SANAGA
A sceller ou sur platines
- Tête boule Ø 90 mm ou tête plane en acier, soudées aux corps des poteaux, soudures meulées et poncées.
- Poteaux en tube Ø 76,1 x ép. 3,2 mm.
- Anneau appui cycles Ø 60,3 mm, cintré et traversant la tête des poteaux, l’ensemble soudé et meulé.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : Deux platines Ø 200 x ép. 8 mm, avec 2 x 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
Space
A sceller ou sur platines
- Structure tubulaire cintré Ø 48,3 ou 60,3 mm.
- Bi-pieds.
- Tôle support signalétique ép. 6 mm avec pictogramme vélo et passe antivol en découpe laser.
A sceller : A la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines 100 x ép.8 mm avec 2 x 3 perçages Ø12 mm pour le passage de vis de fixation au sol.
TANA
A sceller ou sur platines
- Tête en acier soudée au corps du poteau, soudure meulée et poncée.
- Poteau en tube Ø 76,1 x ép. 3,2 mm.
- Anneaux appui cycles en tube Ø 33,7 x ép. 2,9 mm, cintré et soudé.
À sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platine : Platine Ø 200 x ép. 8 mm, avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
TAGE
park horizontal – 3, 5 ou 6 places
A sceller ou sur platines
- Emplacements horizontaux.
- Double anneau support de roue en fer rond Ø 12 mm pour le maintien d’une roue de 50 mm maximum.
- Cadre à poser en tube Ø 38 mm et cornières 40 x 40 avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
TAGE
park décalé – 3, 5 ou 6 places
A sceller ou sur platines
- Emplacements décalés en hauteur.
- Surélévateurs en plat de 80 renforcés par des goussets.
- Double anneau support de roue en fer rond Ø 12 mm pour le maintien d’une roue de 50 mm maximum.
- Cadre à poser en tube Ø 38 mm et cornières 40 x 40 avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
TAGE scolaire
park horizontal – 3 ou 6 places
A sceller ou sur platines
- Emplacements horizontaux.
- Double anneau support de roue en fer rond Ø 12 mm pour le maintien d’une roue de 50 mm maximum.
- Cadre à poser en tube Ø 38 mm et cornières 40 x 40 avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
tavira
Rack à vélos
A sceller ou sur platines
- Rack à vélos 5 places.
- Pieds tubulaires cintrés Ø 60 mm.
- Traverses en profil 30 x 30 mm avec plats de renfort 30 x ép. 6 mm.
- Double anneau, cintrés et soudés, en tube Ø 22 mm, pour le maintien d’une roue de 50 mm maximum.
- 4 platines 110 x 8 x ép. 8 mm avec 4 perçages Ø 14 mm pour le passage des vis de fixation au sol.
Tub
accroche motos – scooters
A sceller ou sur platines
- Structure tubulaire cintré Ø 48,3 ou 60,3 mm.
- Bi-pieds.
A sceller : A la base, perçages Ø12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines 100 x 100 x ép.10 mm avec 2 x 4 perçages Ø10 mm pour le passage de vis de fixation au sol.

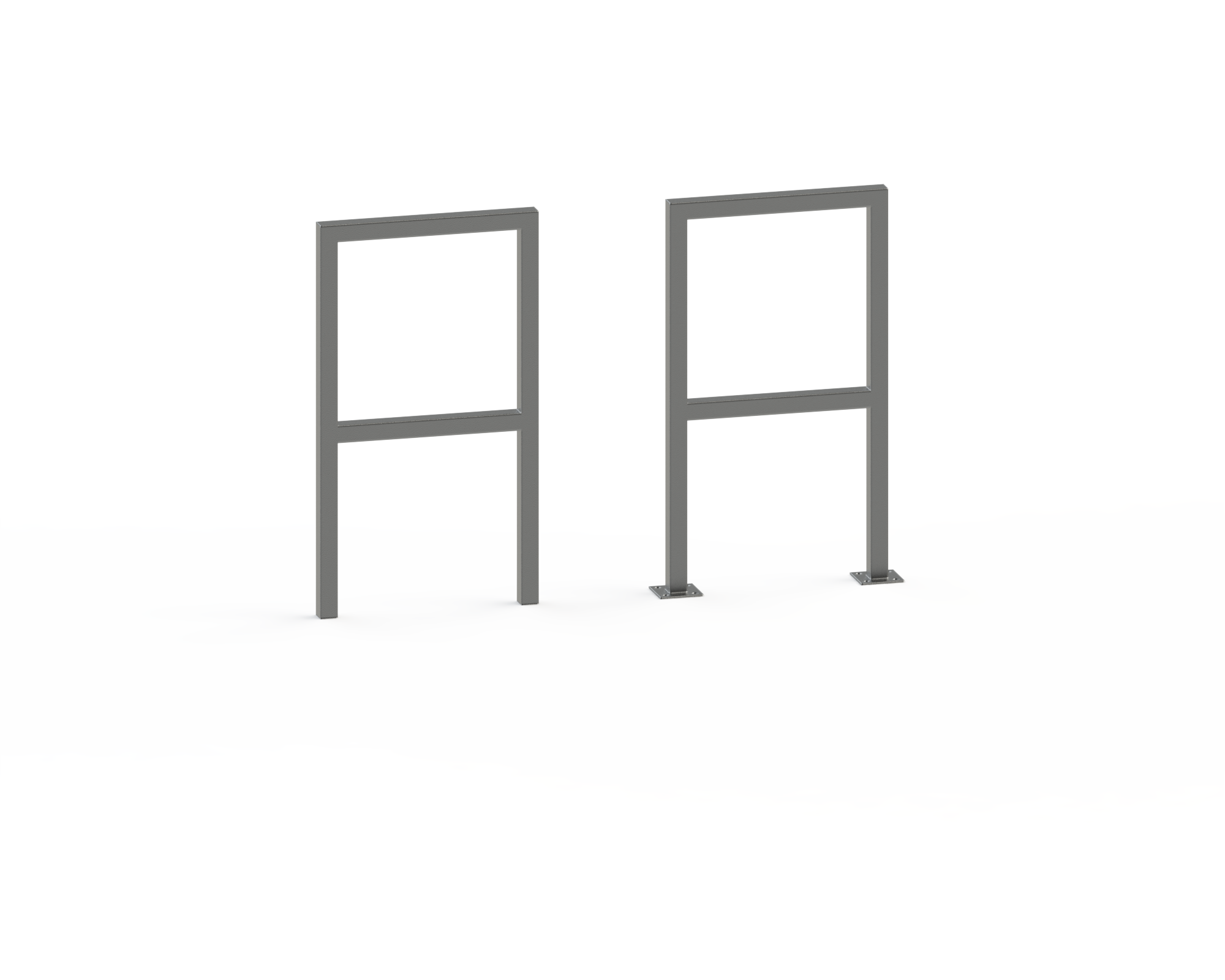

herros
A sceller ou sur platines
- Poteaux et lisses d’appui en profil tubulaire 40 x 40 mm.
- Barre d’accroche en profil 40 x 40 mm.
A sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 200 x ép. 8 mm avec 2 x 4 perçages Ø 14 mm pour
le passage des vis de fixation au sol.
Volga
Avec ou sans tôle signalétique
A sceller ou sur platines
- Poteaux et lisses d’appui en profil tubulaire 80 x 40 mm.
- Tôle support signalétique ép. 4 mm avec pictogramme vélo en découpe laser ou barre d’accroche.
A sceller : A la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines Ø 200 mm x épaisseur 8mm, angles arrondis avec 4 perçages Ø 12 mm pour le passage de vis de fixation.
volta
tôle signalétique
Sur platines
- Structure en profil tubulaire 60 x 30 mm.
- Tôle support signalétique épaisseur 4 mm avec pictogramme vélo en découpe laser.
- Une platine 460 x 100 mm x ép. 8 mm avec
6 perçages Ø 12 mm pour passage des vis de fixation.
Odin
support trottinette
A sceller ou sur platines
- Range trottinette de 5 places.
Blocage du mât guidon par une tôle en arc de cercle pivotante. - Verrouillage par un cadenas ou un câble sécurité Ø 15 mm (non fourni).
- Adapté pour des mâts guidons de diamètres 60 mm.
A sceller : À la base, perçages Ø 12 mm pour le passage d’un fer à béton, lors du scellement.
Sur platines : 2 platines 100 x 100 x ép. 6 mm avec 2 x 4 perçages Ø 12 mm pour le passage des vis de fixation au sol.

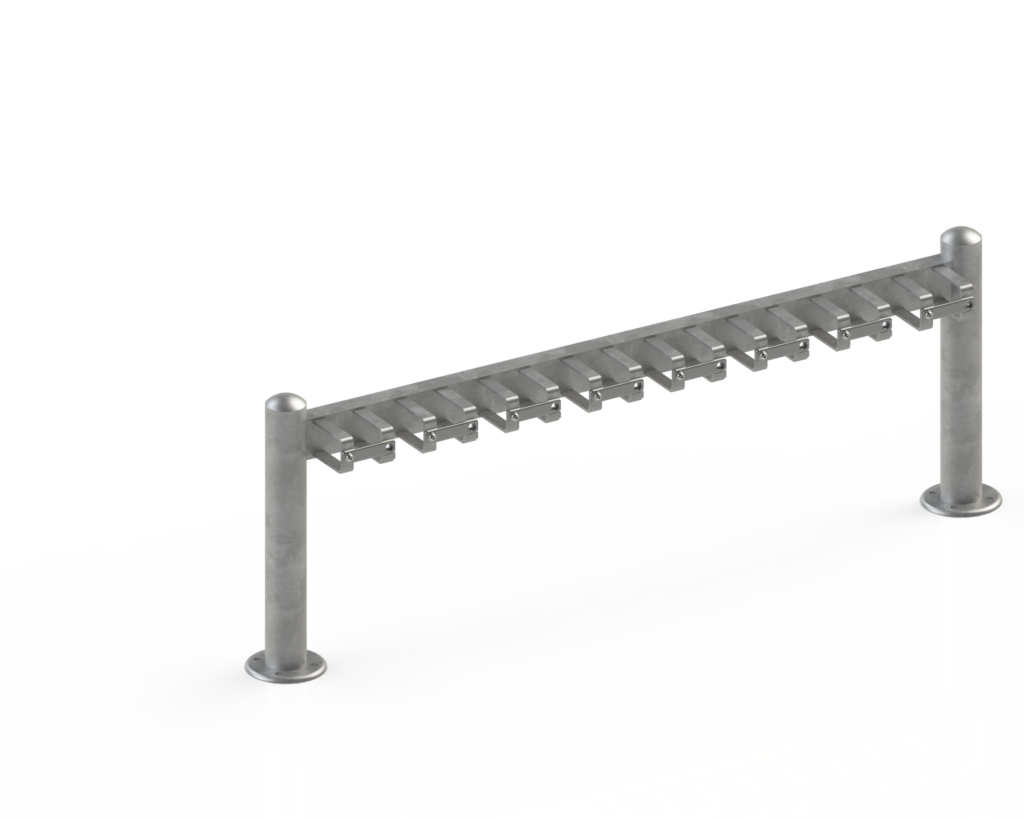

novara
support trottinette
Sur platines
- Range trotinettes de 6 et 8 places
- Poteaux Ø 76 mm sur platines.
- Traverse horizontale en tube 3 modèle de t^tes au choix 80 x 40 mm, guide en fer plat plié ép. 5 mm.
- Blocage du mât guidon par une tôle pivotante.
- Verrouillage par un cadenas ou un câble sécurité Ø 14 mm (non fourni).
- Adapté pour des mâts guidons d’un diamètre maximum de 60 mm.
Sur platines : 2 platines 100 x 100 x ép. 6 mm avec 2 x 4 perçages Ø 12 mm pour le passage des vis de fixation au sol.
